在Excel2010中绘制简单的甘特图

　　4.在图表中添加竖线指示当前日期

　　方法是在次坐标轴中添加当前日期系列，将图表类型改为折线图，并添加垂直线。具体步骤如下：

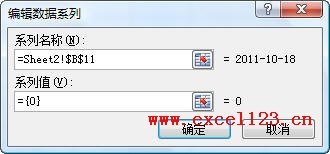

　　①添加当前日期系列：在“图表工具-设计”选项卡中单击“选择数据”，弹出“选择数据源”对话框，单击“添加”按钮。在弹出的“编辑数据系列”对话框中将“系列名称”设置为B11单元格，将“系列值”中的“={1}”改为 “={0}”，单击“确定”，此时对话框中添加了一个新系列“2011-10-18”，再次单击“确定”关闭对话框。

　　②将新系列设置到次坐标轴：选择“图表工具-布局”选项卡，在“当前所选内容”组的下拉列表中选择新添加的系列“2011-10-18”。

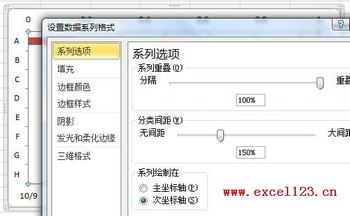

　　然后单击下拉列表下方的“设置所选内容格式”按钮，弹出“设置系列格式”对话框，在“系列选项”中将“系列绘制在”设置为“次坐标轴”，关闭对话框。

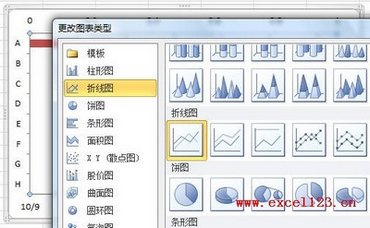

　　③改变新系列的图表类型：接着单击“图表工具-设计”选项卡，在“类型”组中单击“更改图表类型”按钮，在弹出的对话框中将图表类型改为“折线图”。

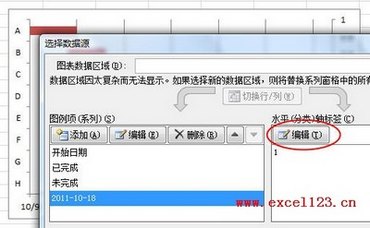

　　④修改水平(分类)轴标签：在“数据”选项卡中单击“选择数据”，弹出“选择数据源”对话框，选择系列“2011-10-18”，在右侧的“水平(分类)轴标签”下方单击“编辑”按钮，将“轴标签区域”设置为B11单元格，单击两次确定关闭对话框。

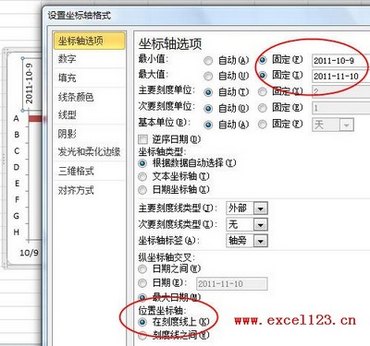

　　⑤设置次要横坐标轴格式：再次切换到“布局”选项卡，在“坐标轴”组中单击“坐标轴→次要横坐标轴→显示从左向右坐标轴”，这时次要横坐标轴会显示在图表的上方。选择该坐标轴，单击“设置所选内容格式”按钮，弹出“设置坐标轴格式”对话框，将坐标轴的最小值设置为日期“2011-10-9”，将最大值设置为“2011-11-10”，与主要横坐标轴相同。

　　然后在对话框底部的区域中将“位置坐标轴”设置为“在刻度线上”，这样设置后让次要横坐标轴的刻度位置与主要横坐标轴保持一致。

　　⑥添加垂直线：再次在“当前所选内容”组的下拉列表中选择系列“2011-10-18”，然后在“分析”组中单击“折线→垂直线”，此时图表中会添加一条与当前日期(2011-10-18)位置相同的垂直线。

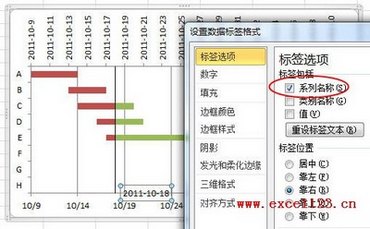

　　⑦添加数据标签：接着在“标签”组中单击“数据标签→其他数据标签选项”，弹出“设置数据标签格式”对话框，在“标签包括”区域中取消“值”，同时勾选“系列名称”，关闭对话框。由于系列名称就是当前日期，故图表中所添加的系列名称即为当前日期。

　　5.修改图表格式并美化图表：

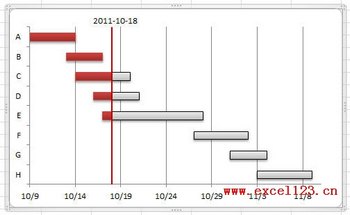

　　删除图表中的次要横坐标轴、次要纵坐标轴，并调整数据标签到一个适当的位置，如垂直线的上方，并修改垂直线的颜色、线型。最后根据需要修改各系列的填充色对图表进行美化即可。
