主板前置音频接口连接手册

　　图7

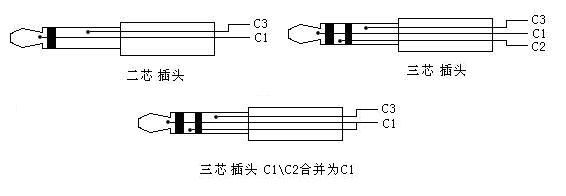

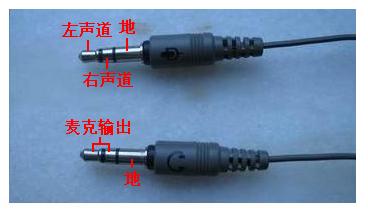

　　下图是标准的耳麦插头各接触头的信号连接：

　　图8

　　四、顶星主板前置音频接口

顶星主板前置音频接口完全按英特尔的规范设计，接口的名称是JAUD1。上述两种机箱前置音频插座及连接线连接到JAUD1的接法如下。

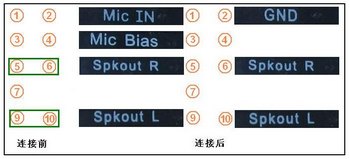

　　图9，标准7线7头的的连接示意图：

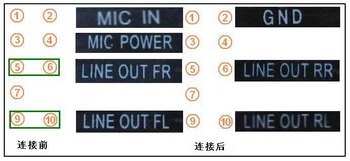

　　图10，简化5线7头的连接示意图：

　　五、顶星部分HD Audio主板的前置音频接口

英特尔915/925芯片组搭配的ICH6集成了新的音效处理器-高保真音频(High Definition Audio)的音频处理器，采用Azalia Link与外部的CODEC连接，单工带宽就达到24MB/s，双工带宽达到48MB/s，支持多通道的输入输出，支持32bit、192kHz的8声道(7.1声道)输出，支持DVD-Audio和SACD、多串流能力、杜比数字标准(Dolby Digital)和杜比THX环绕EX功能(Dolby THX surround EX)，使PC达到家庭影院级的高保真音频系统。

　　在音频设备连接和接口方面支持自动检测和自动定义接口，不仅能自行判断哪个端口有何种设备插入，还能为接口定义功能，例如用户将话筒插入音频输出接口，HD Audio便能探测到该接口有设备连接，并且能自动侦测设备类型，将该接口定义为MIC输入接口，改变原接口属性。所以前置输出接口的针脚也有了新的定义。

　　顶星部分HD Audio主板采用8-声道ALC880音频编解码芯片，完全支持英特尔的1.0版高保真音频规范，支持Multi-Streaming功能，支持通用前置音频插座。主板的前置音频输出接口的标识是JAUD2。各针脚定义如下：

　　图11

　　针 信号名 说明

　　1 PORT 1L 模拟口1-左声道

　　2 GND 地

　　3 PORT 1R 模拟口2-右声道

　　4 PRESENCE# 激活低信号-当一个高保真音频dongle接入时，PRESENCE# 信号降为 0，通知BIOS有一个高保真音频dongle连接到前置音频接口。

　　5 PORT 2R 模拟口2-右声道

　　6 SENSE1_RETIRN 前置音频插座1的侦测信号返回

　　7 SENSE_SEND 高保真音频解码芯片插座侦测电阻网的插座侦测传感线

　　8 KEY 防呆针

　　9 PORT 2L 模拟口2-左声道

　　10 SENSE2_RETIRN 前置音频插座2的侦测信号返回

　　注：这里的dongle不是加密狗，是设备侦测狗，嵌入硬件中随时探测是否有设备接入并能识别出是什么设备，自动加载相关的软件，实现真正的“即插即用”。

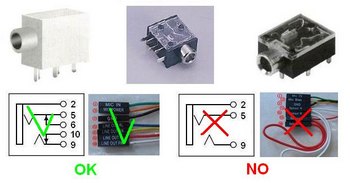

　　因此，915/925主板的两个前置音频插座不再有耳机、麦克之分，可随意插入哪一个。但是机箱前面板的两个音频插座都必须是前面介绍的开关型的(5针脚)，那种不带开关的(3针脚)是不可以的。如下图所示。

　　图12

　　所以为HD Audio主板配置机箱，最好选用HD Audio专用机箱，或者配HD Audio专用音频面板。

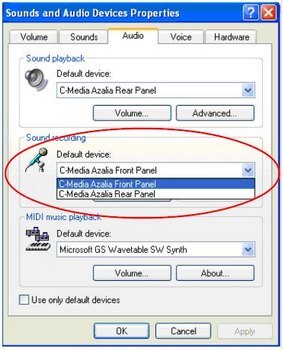

　　使用目前3针脚麦克插座的机箱，麦克插座就不能插立体声音箱，只能插耳麦。当使用前置麦克时需要通过软件设置。请到Sounds and Audio Devices Properties对话框的Sound recording部分。此项的默认设置是C-Media Azalia Rear Panel，把它切换到C-Media Azalia Front Panel即可。

　　如下图：

　　图13

　　六、前置麦克风连接的问题

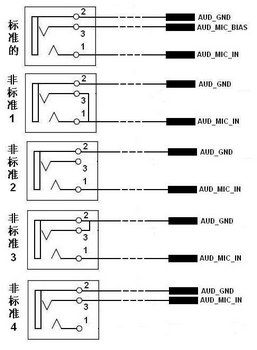

前置音频口的连接，耳机一般没有什么问题，麦克会经常出现问题，原因是有些机箱的前置麦克插座的接线方式不标准。下图列出了标准接线与非标准接线的区别：

　　图14

　　标准的接线有三条线：地线、麦克输入、麦克偏置。非标准的有二条线：地线和麦克输入，把麦克偏置省了。非标准1是把插座1、3短接，非标准2是3脚空着。这两种的把MIC_IN接到JAUD1的1脚是可以使用的。非标准3是把2、3短接，非标准4是把MIC_IN接到3脚，这两种插入标准插头的麦克肯定是没有声音的，除非也用那种与之相对应接法的非标准插头的麦克。

　　七、前置音频线

英特尔规范中对前置音频线也作了规定：左右声道、麦克以及AUD_VCC/HP_ON都要成对屏蔽，同时这些线还要组合在一起外层屏蔽。参考下图：
