三星Galaxy S4 I9500拆机教程

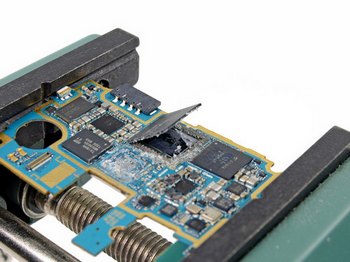

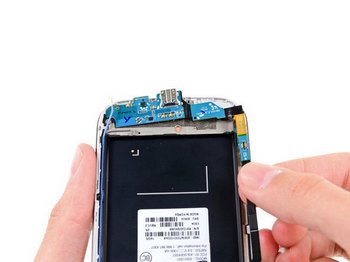

　　这是插Micro-SIM卡的板子，沾着一层化学胶水，看上去很牢靠的样子。

　　来看看这主板上都堆了些什么东西。

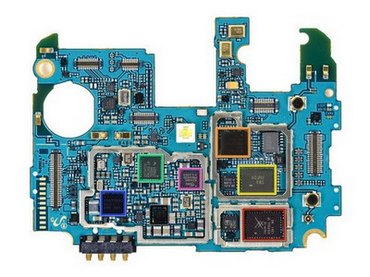

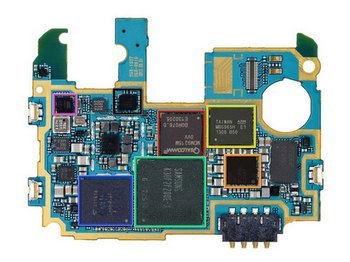

　　主板正面：

　　中上红色：高通MDM9215 4G/LTE基带

　　右下橙色：高通PM8917电源管理单元

　　右上黄色：ARM MBG955H控制单元

　　中下青色：三星K3QF2F200E 2GB LPDDR3内存(底下应该是一体封装的高通骁龙600 APQ8064AB 1.9GHz四核处理器)

　　左下蓝色：东芝THGBM5G7A4JBA4W 16GB eMMC(EMMC集成了NAND封装闪存和控制器)

　　中上黑色：高通WCD9310音频编码器

　　左上粉色：ATMEL UC128L5微控制器

　　主板背面：

　　蓝色：Maxim MAX77803微控制器

　　青色：博通20794S1A NFC控制器

　　黑色：高通PM8821电源管理单元

　　粉色：Silicon Image 8240BO MHL 2.0发射器

　　橙色：高通WTR1605七频段4G/LTE芯片 (Nexus 4也采用这个芯片)

　　黄色：SWA GNF09(有谁知道干啥用的吗?)

　　红色：Skyworks 77619四频段GSM/EDGE功率放大器

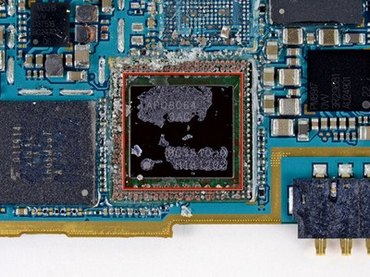

　　哈哈，不出所料，三星内存下面果然是骁龙600 APQ8064T 1.9GHz的四核处理器。

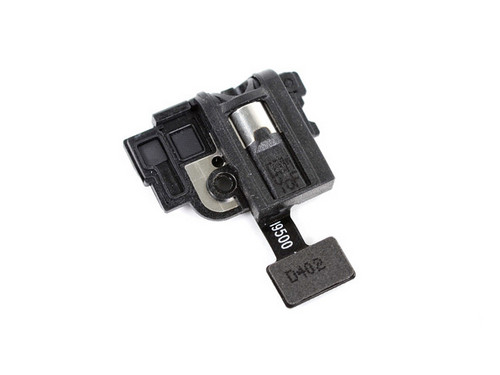

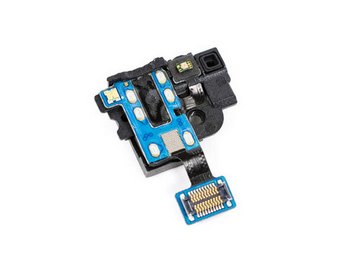

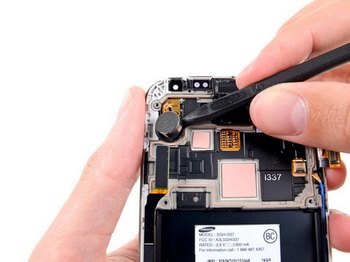

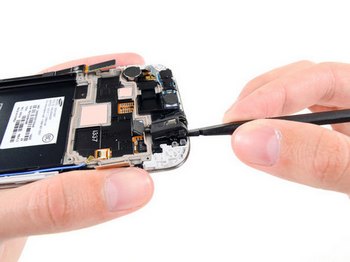

　　上面是3.5mm的耳机孔，三星还真是会利用空间，和耳机接口在一起的还有LED状态指示灯、一对红外传感器中的一个。

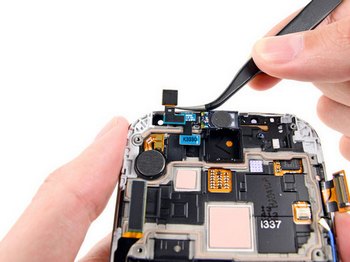

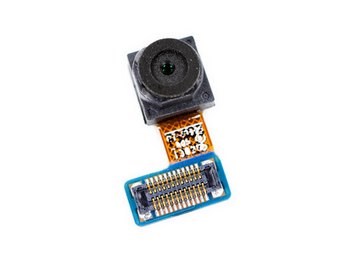

　　前置的200万像素摄像头，没什么好介绍的。好累啊，下面读者自己多看图吧，笔者不那么多废话了。

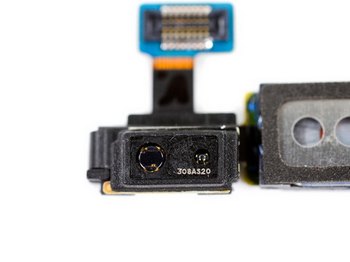

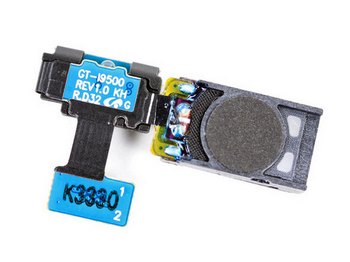

　　哇，东西好多，有听筒扬声器、红外发射器、环境光传感器阵列、第二个红外传感器，小心别弄坏了!

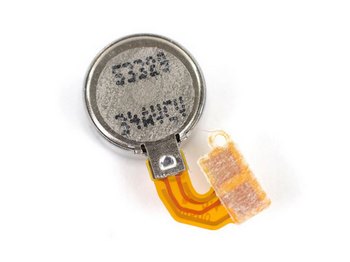

　　这个东西是一个振荡器震动马达，类似Nexus 4、Galaxy Nexus里用到的，编号53329 34AVCV，不过现在，它已经壮烈牺牲了。
