DELL 5I/6I阵列卡快速设置图文教程

　　最近购买了服务器使用了6I阵列卡，由于是第一次接触不是很懂，这里简单介绍下， 基本上看了图片都懂了充分利用F2操作选择即可

　　注意：5I与6I阵列卡设置方法一样

　　一、设置RIAD 0

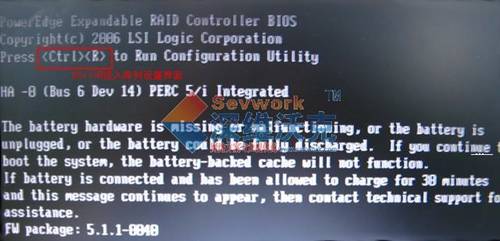

　　1、进入阵列卡设置，按CTRL+R进入阵列卡BIOS设置

　　下面那一堆英文，就是THE BATTEY开头，以ASSISTANCE结束的这段，是提示阵列卡未接电池，可以忽略，不影响正常使用。

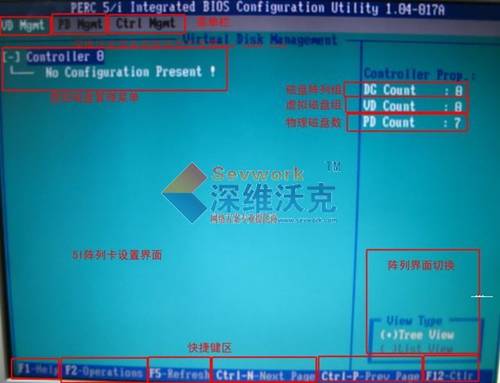

　　2、阵列BIOS默认界面

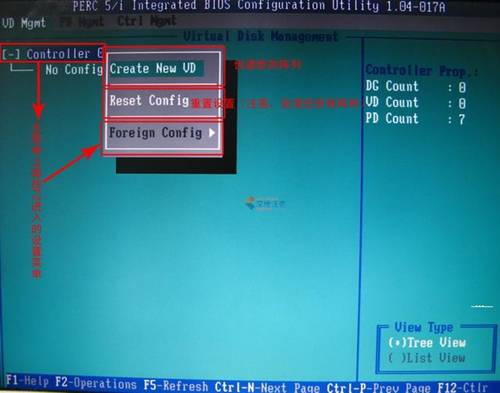

　　3、在CONTROLLER菜单上面按F2键，如图

　　弹出菜单第一位，选择Create New VD，创建新的阵列

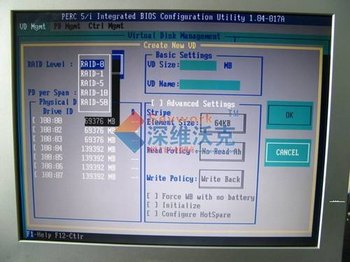

　　显示“Create New VD”(创建新 VD)屏幕。光标位于“RAID Levels”(RAID 级别)选项上。

　　按 键显示 RAID 级别。

　　按下箭头键选择 RAID 级别，然后按 键。

　　按 键将光标移动到物理磁盘列表。

　　使用下箭头键高亮度显示某个物理磁盘，并按空格键选择该磁盘。

　　如果需要，选择其它磁盘。

　　按 键将光标移动到“Basic Settings”(基本设置)框，然后设置虚拟磁盘的大小和名称。

　　最重要的出来了

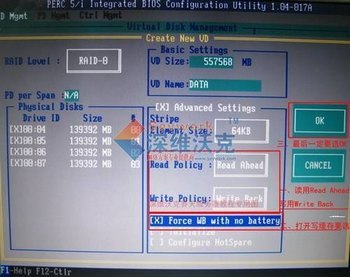

　　按 键将光标移动到“Advanced Settings”(高级设置)。如图

　　按空格键激活这些设置，以便可以对其进行更改。

　　X 将显示在“Advanced Settings”(高级设置)旁边。这些设置为磁条元大小和读取策略。您还可以选择高级选项，例如将高速缓存策略强制为回写式、初始化虚拟磁盘及配置专用热备用。显示窗口时将显示这些参数的默认值。可以接受默认值或对其进行更改(不建议修改，默认值就可以了)。

　　执行以下步骤来选择虚拟磁盘参数：

　　按 键将光标移动到要更改的参数。

　　按下箭头键打开参数并向下滚动设置列表。

　　要更改磁条元大小，请按 键高亮度显示“Stripe Element Size”(磁条元大小)。

　　按 键显示磁条元大小列表(8 KB、16 KB、32 KB、64 KB 和 128 KB)，然后按下箭头键高亮度显示某个选项并按 键。 默认推荐选择64K

　　如果需要，按 键将光标移动到“Read Policy”(读取策略)，以对其进行更改。

　　按 键显示选项，即“Read Ahd”(预读)、“No Read”(非预读)或“Adaptive”(自适应)，然后按下箭头键高亮度显示某个选项并按 键。 推荐选择：Read Ahd

　　按 键将光标移动到“Write Policy”(写入策略)，以对其进行更改。

　　按 键显示选项，即“Write-Through”(直写式)或“Write-Back”(回写式)，然后按下箭头键高亮度显示某个选项并按 键。 推荐选择：Write-Back

　　按 键将光标移动到“OK”(确定)。

　　按 <Tab> 键将光标移动到“Force WB with no battery”（强制回写式不使用电池），然后按 <Enter> 键。 在没有安装电池的情况下，这项一定要选择上

如果做的是raid1,需要初始化数据。按F2选择initlization即可。

　　二、错误修复

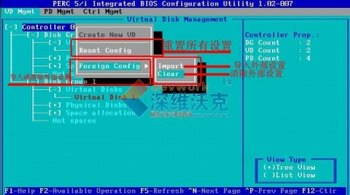

　　这张阵列卡是企业级高级阵列卡，功能强大，还能导入外部阵列信息---就是说，如果用其他阵列卡组的阵列，移过来，他可能还可以导入使用，保障数据不丢失。 但这些功能，对不会使用的人会造成一些困惑，因为经常会出现进组阵列会找不到硬盘，或硬盘状态不正常，而在阵列的第一个界面，PD Count中显示的磁盘数又是正常的对于这种情况，用以下可以解决 在CONTROLLER菜单上面按F2键，会有三个选项，如下图

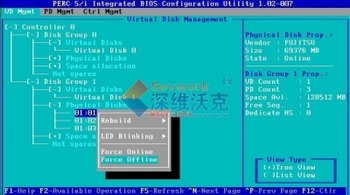

　　这时候，如果第三项，Foreign Config是可选的，就选择第三项，这时候就会让我们选择是导入外部设置还是清除，如果是清除外部设置，选择按确认后，就可以把外来设置清除，如果这时候在阵列中还是看不到盘，就再使用第二项重置一次如果第三项是不可选，是灰色的，就使用第二项，重置阵列信息,重置后，如果第三项亮了，就回到上一段操作 一段做了这两段设置，都是可以操作了，还有一种就是进阵列后，Virtual Disks成红色状态，这个表示此组阵列可能因为磁盘故障造成阵列不正常，这时候在此组阵列上按F2，如下图
