机箱/主板连线技巧分享

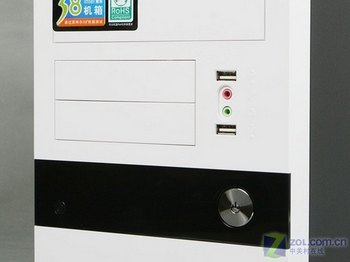

　　机箱接口和按键

　　更换主板，除了要拔下安装在主板上的硬件产品之外，还要估计各种接插线和走线。这其中连接比较复杂的，恐怕就是机箱前置面板的一些连接线了，通常一些的电源连线接口和接头都比较容易安装。那么今天，笔者以近几天装的一台电脑为例，简单讲解一些机箱前置连接线的安装方式和技巧。

　　USB线和音频接口的连接技巧

　　USB线和音频接口的连接技巧

　　通常来说，目前我们能买到的机箱提供前置USB和前置音频以及开关按键的功能。而需要我们连接的包括开关机按键，硬盘指示灯，音频接口和USB 连接线。其中比较容易安装的是音频和USB连接线，通常都是模块化设计，而开关机按键因为各家主板厂商设计有所不同，所以会有一些困难。

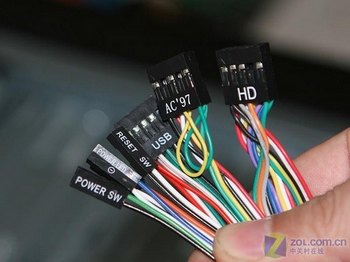

　　机箱上各种连接线

　　● USB前置线的连接

　　以目前主板的南桥芯片来说，扩展10组USB支持已经非常普遍。而除去I/O设计的4-6个USB接口之外，主板上通常还会设计有4-6个USB扩展接口。下图就是主板上提供的两组共计4个USB扩展插座。

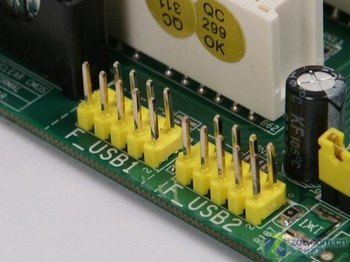

　　USB扩展支持

　　如果你仔细观察会看到，USB连接插座上共计10个针脚位，但是有一个是空余的。而机箱提供的插头也是10个插孔，但是一个是堵死的，这种防呆式设计可以帮助用户正确连接，而错误的连接方法也不会被正确识别，会提醒用户无法安装。

　　防呆式接口

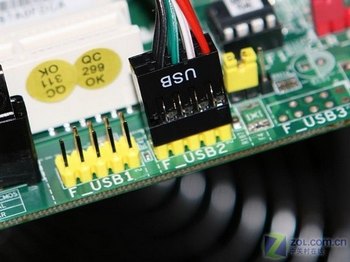

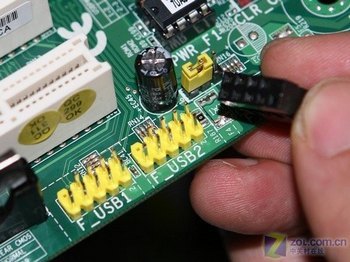

　　连接效果图

　　● 前置音频线的连接

　　目前机箱提供两种音频连接插头，AC'97和HD Audio，而且都是模块化设计，非常易于安装。不过在Vista系统的“感召之下”，目前绝大多数主板的声卡都是支持HD Audio的，因此，我们连接其中HD部分的插头就可以。

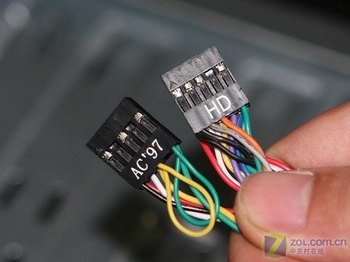

　　音频插头

　　同USB插座类似，前置音频插座同样是10个插针设计并空出一个的防呆式设计，只要用户能够正确识别其中的方向，就可以轻松的把插头安装完毕。

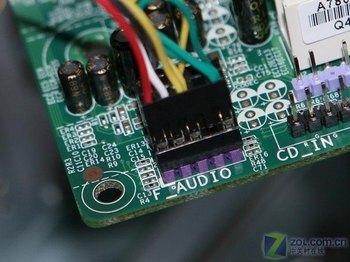

　　主板前置音频插头和连接图示

　　连接效果

　　小结： 可以看到，USB和前置音频连接线采用了模块化插头，以及防呆式设计，连接起来基本没有什么难度。只要用户能够正确分辨其中空余插针的位置，都可以非常轻松的完成安装。

　　开关机按键插头的连接

　　开关机按键插头的连接

　　开关机按键可以说是比较复杂了头疼的一个插头。笔者依然记得第一次自己装机连接这些线的情景，除了当时音频线要分左右声道和MIC接口之外，最难安装的就数开关机按键这组插头了。

　　开关机按键这里通常包括以下四组功能：开机键(Power SW)，重启键(Reset SW)，硬盘指示灯(H.D.D.LED)，电源指示灯(Power LED)。

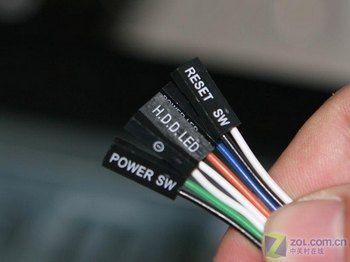

　　开关机按键组连接插头

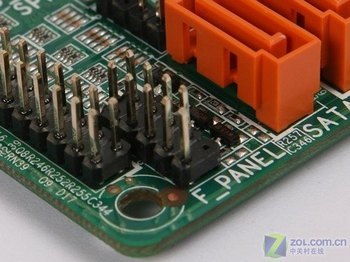

　　这些连接线需要逐一连接在主板上对应的插座上。
