高二物理电学实验专题

高二物理电学实验专题

　　一、实验器材选择类

　　现用伏安法较准确的测一个阻值约为30 的电阻，可供选用实验仪器有

　　A. 电源(电动势3V，内阻 )

　　B. 电源(电动势16V，内阻 )

　　C. 电流表(量程0—1mA，内阻 )

　　D. 电流表(量程0—500 ，内阻 )

　　E. 电压表(量程0—3V，内阻 )

　　F. 电压表(量程0—15V，内阻 )

　　G. 滑动变阻器(阻值0—— )

　　H. 开关和导线若干

　　①实验电路应选取的仪器是__________________________(用字母表示);

　　②在下面方框图中画出实验电路图。

　　二、实物连线类

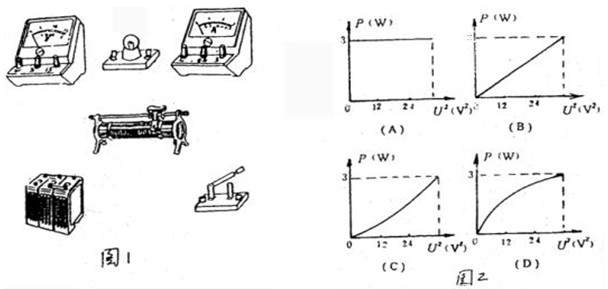

　　使用如图所示的器材测定小灯泡在不同电压下的电功率，并且作出小灯泡的电功率与它两端电压的平方的关系曲线.已知小灯泡上标有“6V，3W”字样，电源是3个铅蓄电池串联组成的电池组，测动变阻器的规格是“5 2A”.要求：

　　①把图1中实物连成实验电路;

　　②图2的4个图象中哪个可能是正确的?简单说明理由.

　　答：_______________________________________________________.

　　三、实验电路选择、设计类

　　某待测电阻RX的阻值在 80Ω~100Ω之间，现要测量其电阻的阻值，实验室提供如下器材：

　　A. 电流表A1(量程0.9mA、内阻r1=10Ω)

　　B. 电流表A2(量程300μA、内阻r2 约为30Ω)

　　C. 电流表A3(量程0.6A、内阻r1 约为0.2Ω)

　　D. 电压表(量程15V、内阻约为20 kΩ )

　　E. 定值电阻R0=20Ω

　　F. 滑动变阻器R ，最大阻值约为10Ω

　　G. 电源E(电动势4V)

　　A. 开关S、导线若干

　　①在上述提供的器材中，要完成此试验，应选用_________(填字母代号)

　　②测量要求电压表读数不得小于其量程的 ，请你在虚线框内画出测量电阻RX 的一种实验电路原理图(图中元件用题干中相应的英文字母标注)

　　③用已知量和测量的量表示RX的表达式 RX=___________ .说明式中各字母所表示的物理量：_________________________

　　四、测电表内阻类

　　为了测量量程为3V的电压表V的内阻(内组约2000Ω)。实验室中可以提供的器材有：

　　电流表A1，量程为0.6A，内组约0.1Ω 电压表V2，量程为5V，内组约3500Ω

　　电阻箱R1阻值范围为0-9999 电阻箱R2阻值范围为0-99.9

　　滑动变阻器R3，最大阻值约为100Ω，额定电流1.5A

　　电源E，电动势6V，内阻约0.5Ω

　　单刀单掷开关K，导线若干。

　　(a)请从上述器材中选择必要的器材，设计一个测量电压表V的内阻的实验电路，画出原理图(原理图中的元件要用题中相应的英文字母标注)，要求测量尽量准确。

　　(b)根据你所画的电路原理图在题中所给的实物图上画出连线。

　　(c)说明实验所要测量的量：_________________；写出计算电压表V的内阻RV的计算公式为RV=_________________。

　　五、测电源电动势、内阻类

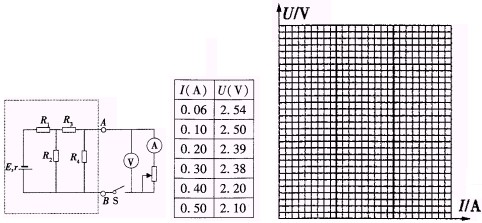

　　虚线方框内是由电阻、电源组成的线性网络电路，为了研究它的输出特性，将电流表、电压表、滑动变阻器按图示的方式连接在它的输出端A、B之间。电键S闭合后，实验中记录的6组电流表示数I、电压表示数U如下表所示。

　　(1)试根据这些数据在下面的坐标纸上画出U—I图线。

　　(2)若将方框内的电路等效成电动势为E、内电阻为r的电源，从图线上求出电源的电动势E=_______V，内电阻r=______Ω。

　　(3)若电流表内阻为0，当滑动变阻器的滑片移至最上端时，电流表示数是_______A。

　　(4)变阻器滑片移动过程中，滑动变阻器的最大功率是_________W。　

　　六、电表改装类

　　某同学准备用500mA的电流表改装成一块量程为2.0V的电压表。他为了能够更精确地测量电流表的内电阻，设计了如图l所示的实验电路，图中各元件及仪表的参数如下：

　　A.电流表G1(量程1.02mA，内电阻约100W)

　　B.电流表G2 (量程500mA，内电阻约200W)

　　C.电池组E(电动势为3.0V，.内电阻未知)

　　D.滑线变阻器R(0—25W)

　　E.四旋钮电阻箱R1(总阻值9 999W)

　　F.保护电阻R2 (阻值约100W)

　　G.开关S1，单刀双掷开关S2
